一、逻辑卷管理器概述

Logical Volume Manager 逻辑卷管理器（LVM）用于创建系统逻辑卷。逻辑卷作为物理存储上的一个层，与直接使用物理存储相比，此存储系统可提供更大的灵活性。LVM 对软件隐藏硬件存储配置，让您能够在不停止应用或卸载文件系统的前提下调整卷大小。并且 LVM 也提供了全面的命令行工具来管理存储。

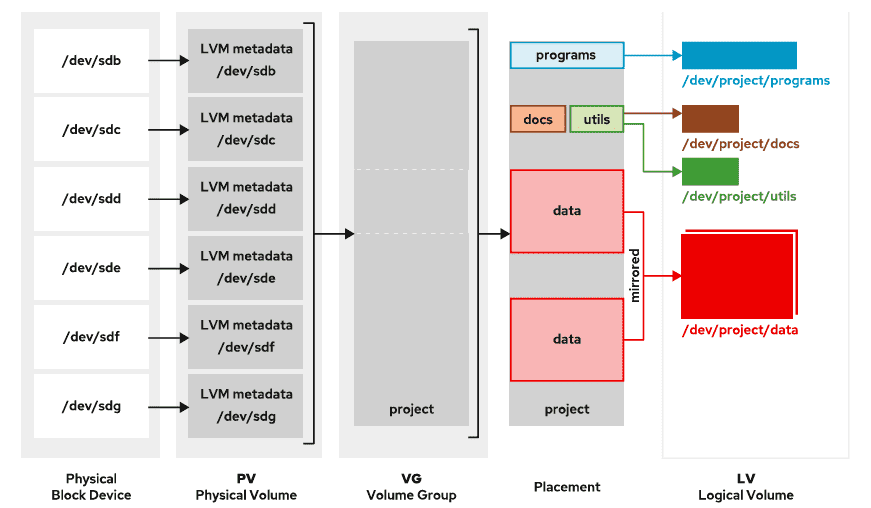

1、逻辑卷管理局工作流程

  • 物理设备：逻辑卷中的数据实际存储在物理设备当中。这些设备可以是磁盘分区、整个磁盘、RAID 阵列等。想使用 LVM 必须将设备初始化为 LVM 物理卷，且 LVM 物理卷必须能使用整个物理设备。
  • 物理卷 Physical Volume（PV）：LVM 使用底层物理设备作为 LVM 物理卷。LVM 工具会将物理卷再划分为物理区块（PE），形成作为 PV 上最小存储块的小块数据。
  • 卷组 Volume Group（VG）：卷组是存储池，由一个或多个物理卷（PV）组成，而一个 PV 必须仅分配给一个 VG。LVM会自动设置物理区块（PE）大小，但也可以指定该大小。VG可以包含未使用的空间和数个逻辑卷（LV）。
  • 逻辑卷 Logical Volume（LV）：逻辑卷根据卷组（VG） 中的空闲物理区块创建，提供应用、用户和操作系统所使用的存储设备。逻辑卷（LV）是逻辑区块（LE）的集合，LE 映射到物理区块（PE）。

首先确定用于创建物理卷的物理设备，并将这些设备初始化为 LVM 物理卷（PV）。

再从多个物理卷创建卷组（VG）。

又从卷组中的可用空间创建逻辑卷（LV）。

最后使用文件系统格式化**逻辑卷（LV）**并进行挂载。


二、使用 LVM 创建逻辑卷

1、创建分区

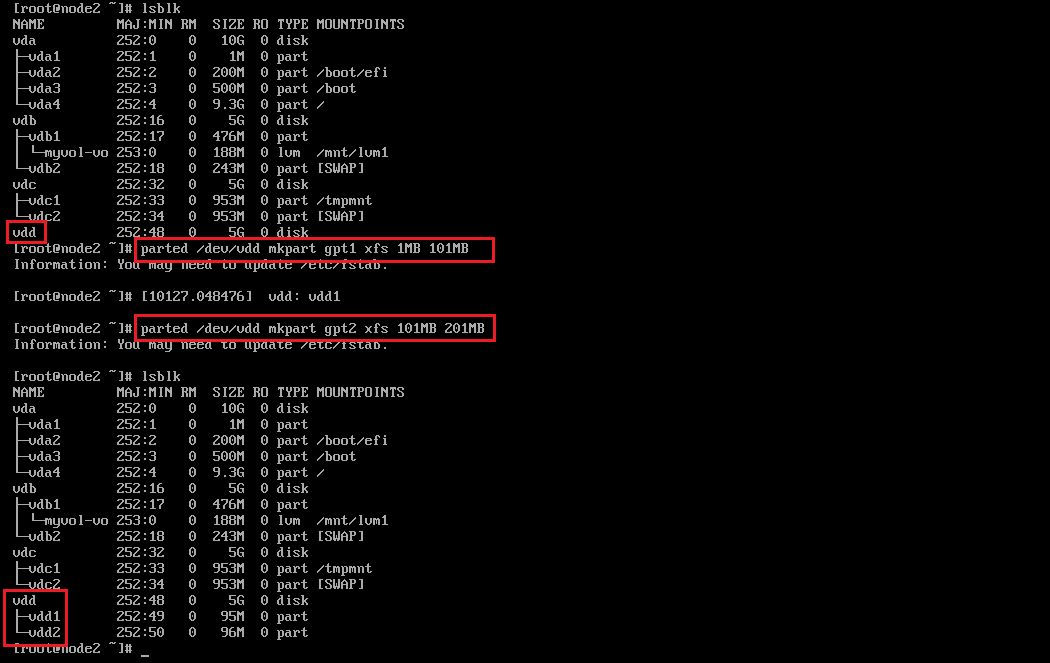

parted [/dev/vdd] mkpart [gpt1]/[gpt2] [xfs] [1MB]/[101MB] [101MB]/[201MB] ：在 [/dev/vdd] 创建两个名为 [gpt1] 和 [gpt2] 大小 [100MB] 的 [xfs] 分区


2、标记物理卷

pvcreate [/dev/vdd1] [/dev/vdd2] ：将 [/dev/vdd1] [/dev/vdd2] 都标记为物理卷

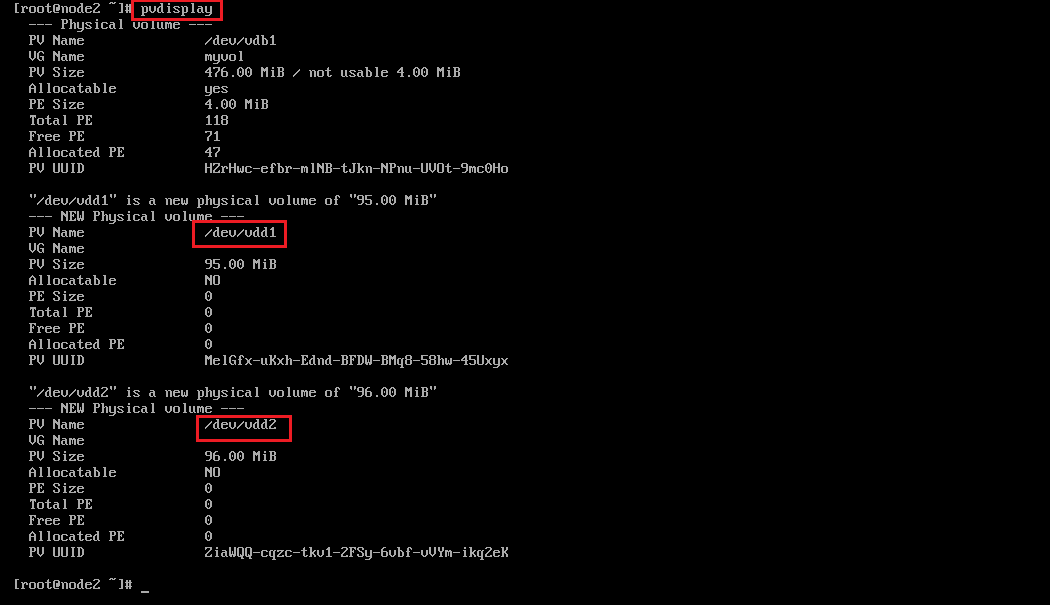

pvdisplay ：查看物理卷


3、创建卷组

vgcreate [vg1] [/dev/vdd1] [/dev/vdd2] ：将物理卷 [/dev/vdd1] [/dev/vdd2] 创建为一个名为 [vg1] 的卷组

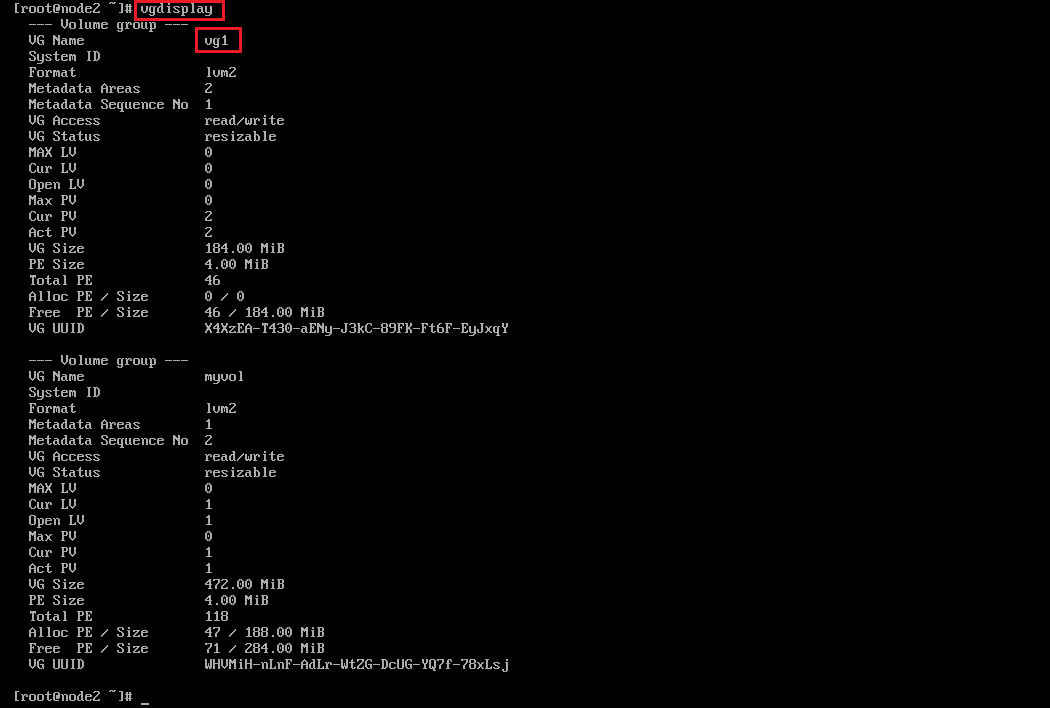

vgdisplay ：查看卷组


4、创建逻辑卷

lvcreate -n [lv1] -L [150MB] [vg1] ：从 [vg1] 卷组中创建一个大小为 [150MB] 名为 [lv1] 的逻辑卷

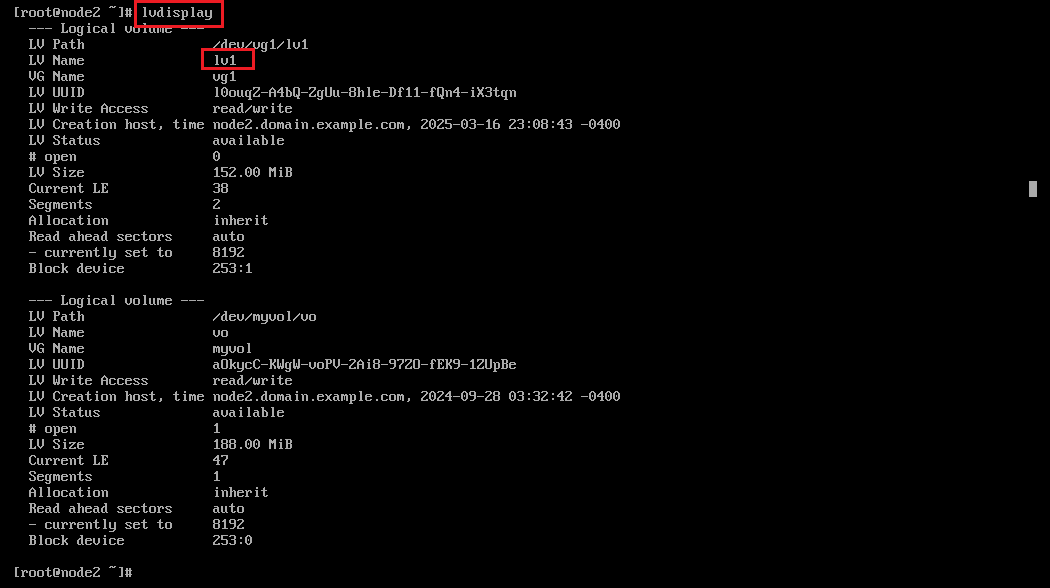

lvdisplay ：查看逻辑卷

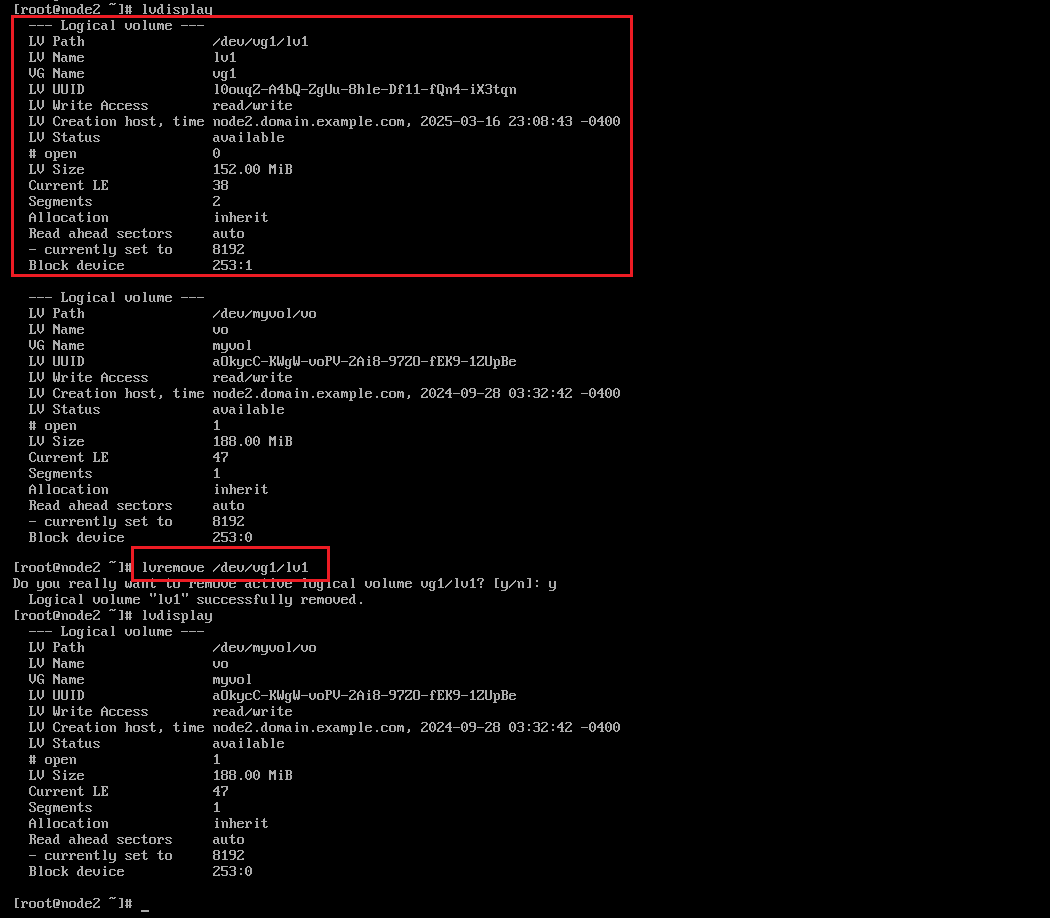

lvremove /dev/vg1/lv1 ：删除逻辑卷 [/dev/vg1/lv1]（如果 lv1 已经挂载则需要先取消挂载）


逻辑卷挂载步骤与普通卷挂载步骤一致，详细步骤可见上一期博客Linux红帽认证 RHCSA-14-基本存储存储设备管理 | 滕王阁
